Правый передний дверной сварной каркас в сборе X01-90000257 для Lixiang L9 2022-2023
Правый передний дверной сварной каркас в сборе X01-90000257 для Lixiang L9 2022-2023
Правый передний дверной сварной каркас в сборе X01-90000257 предназначен для реставрации или замены поврежденной дверной конструкции на Lixiang L9 2022-2023. Каркас изготовлен из прочного легированного металла с применением высокочастотной сварки, обеспечивающей требуемую прочность и жесткость всей дверной панели. Конструкция каркаса включает монтажные точки для крепления панели двери, стеклоподъемника, шумоизоляционных элементов и дверных петель. Он отвечает за сохранение геометрии двери и правильное позиционирование как внешней, так и внутренней панели, что критично для герметичности и безопасности. Каркас полностью совместим с заводским оснащением Lixiang L9, что гарантирует точность монтажа и сохранение защитных свойств кузова. Этот элемент рекомендован к установке при значительных деформациях двери после аварий или коррозионных повреждений.

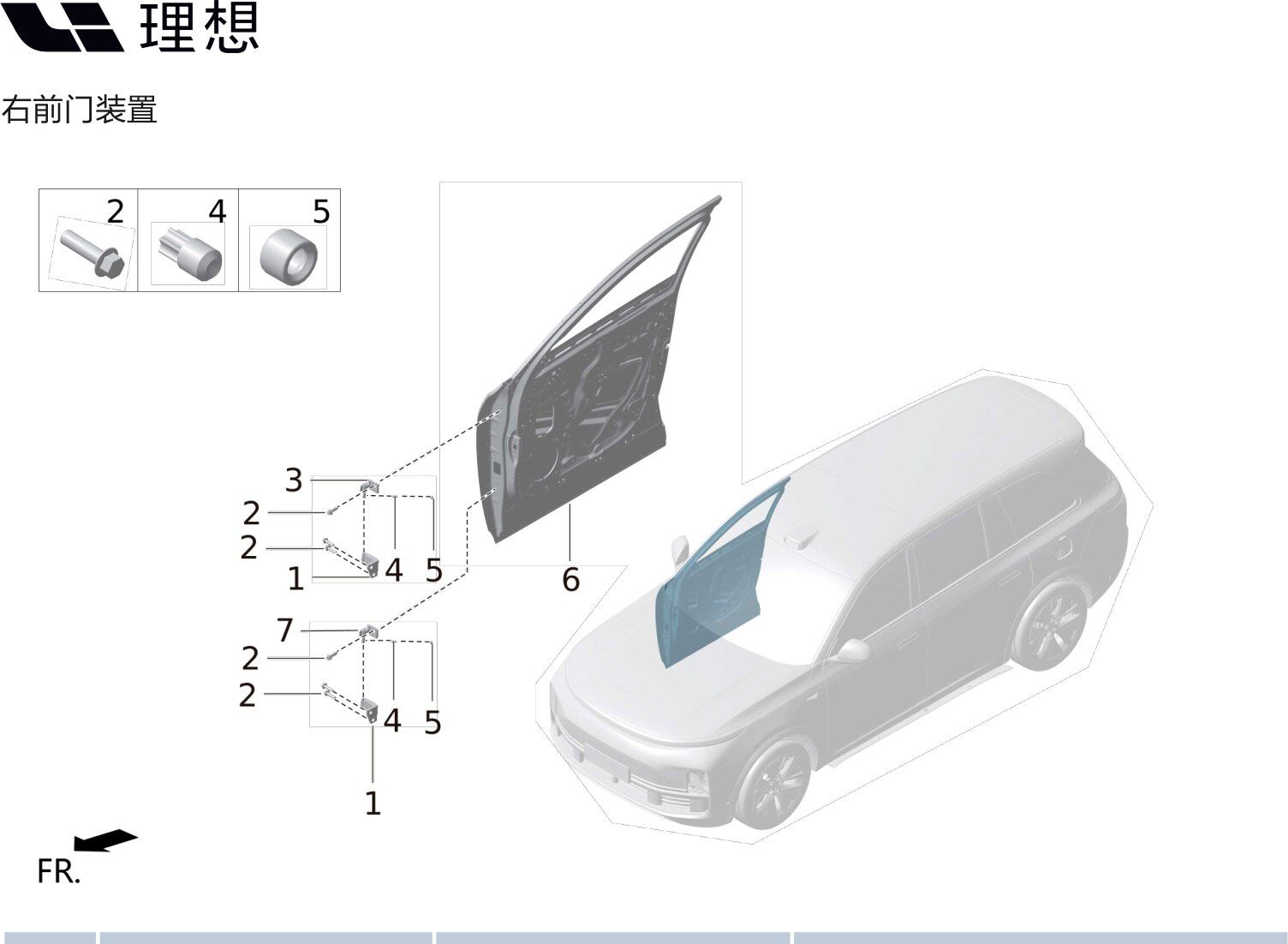

Таблица деталей на схеме
| № | Hotspot | Артикул | Название (RU) |
|---|---|---|---|
| 1 | 1 | M01B-61060019 | правый передний нижний шарнир двери |
| 2 | 2 | X01-89186113 | болт с шестиугольным фланцем |
| 3 | 2 | X01-89186113 | болт с шестиугольным фланцем |
| 4 | 2 | X01-89186113 | болт с шестиугольным фланцем |
| 5 | 2 | X01-89186113 | болт с шестиугольным фланцем |
| 6 | 3 | M01-61060006 | правый верхний шарнир двери в сборе |
| 7 | 3 | M01-61060006 | правый верхний шарнир двери в сборе |
| 8 | 4 | M01-61060003 | винт крепления шарнира |
| 9 | 5 | M01-61060010 | гайка с чехлом для дверного шарнира |
| 10 | 6 | X01-90000257 | правый передний дверной сварной каркас в сборе |
| 11 | 7 | M01-61060008 | правый нижний шарнир двери в сборе |
| 12 | 7 | M01-61060008 | правый нижний шарнир двери в сборе |
Подсветка показывает строку текущей детали: X01-90000257
